Date tehnice
#Comunicare
Tehnologia de comunicare Fibra|Tehnologie proprietară de comunicare cu fir pentru transmiterea comenzilor, alarmelor și evenimentelor.; Caracteristici principale:
Conectare la linie|cablu cu 4 fire
Conectare|în orice punct al liniei Fibra; Dispozitivul poate fi instalat după hub sau după orice alt dispozitiv.
Lungime linie Fibra|până la 2.000 m; La utilizarea cablului torsadat U/UTP cat.5.
Comunicare criptată|Toate datele stocate și transmise sunt protejate prin criptare pe blocuri cu cheie dinamică.
#Intrări
Număr de linii de intrare pentru dispozitive terțe|4
Tip conectare|NO, NC, EOL, 2EOL, 3EOL, rulou; Cu rezistența EOL totală de la 1 kΩ la 15 kΩ, cu pas de 100 Ω.
Scanare rezistor EOL|Permite măsurarea automată a rezistenței EOL.
Mod de funcționare a senzorilor conectați|Detectarea alarmelor; Permite recepționarea alarmelor de la dispozitive terțe conectate care detectează deschiderea ușilor, vibrații, spargerea geamurilor, scurgeri de gaz și apă etc.; Comutarea modurilor de armare (KeyArm); KeyArm permite armarea/dezarmarea sistemului și a grupurilor individuale sau activarea modului Noapte.; Controlul elementului de blocare; Permite controlul poziției știftului elementului de blocare.; Controlul încuietorii cu zăvor; Permite controlul poziției contactului zăvorului încuietorii.
Mod de funcționare|impuls; bistabil; Se poate configura în aplicațiile Ajax.
Lungimea conexiunii cu fir la dispozitive terțe|până la 400 m; Pentru conectarea de tip EOL, cu cablu U/UTP cat.5, 4×2×0,51 mm (24 AWG), conductor de cupru, sau cablu de semnal 4×0,22 mm2, conductor de cupru (rezistența cablului de 22 Ω la 100 m), dacă dispozitivul este alimentat de o sursă externă. Lungimea maximă a conexiunii pentru dispozitivele alimentate de modulul de integrare depinde de rezistența cablului și de consumul de curent al senzorului.
#Ieșiri
Număr de linii de ieșire pentru dispozitive terțe|4; Dispozitivul este echipat cu 2 ieșiri logice și 2 relee cu contact uscat.
Moduri de ieșire|Releu; Permite controlul dispozitivelor terțe conectate (doar pentru ieșirile releu).; Element de blocare; Permite controlul elementului de blocare.; Încuietoare electrică; Permite controlul încuietorii electrice.
Comutare stare cu temporizator|Dacă este activată, dispozitivul conectat comută automat în starea opusă la expirarea Timpului de funcționare selectat.
Timp de funcționare|de la 1 s la 3 min; Se poate configura pentru modul impuls în aplicațiile Ajax, separat pentru fiecare releu.
#Caracteristici principale
Scenarii de automatizare|Se pot configura în aplicațiile Ajax, separat pentru fiecare releu.
Stabilitatea stării releului|Dacă funcția este activată, starea curentă a contactelor releului se menține chiar și după întreruperea alimentării de la hub.
Controlul poziției elementului de blocare|Funcția permite verificarea funcționării dispozitivului sau schimbarea forțată a poziției acestuia. Se configurează în aplicația Ajax când este selectat modul de ieșire Element de blocare.
Principiul inevitabilității|Superior MultiTransmitter IO (4X4) Fibra este o soluție all-in-one pentru conectarea dispozitivelor terțe necesare pentru încuierea/descuierea automată a ușii la armare/dezarmare, conform principiului inevitabilității (germ. Zwangsläufigkeit).
Tipuri de evenimente|Aplicația Ajax stabilește tipurile de evenimente pentru intrările dispozitivelor cu fir. Tipul selectat determină textul notificărilor de alarmă și al evenimentelor dispozitivului conectat, precum și codurile de eveniment transmise către CMS. Tipul evenimentului poate fi configurat de un PRO sau de un utilizator cu drepturi de administrator în aplicația Ajax.
Actualizare firmware de la distanță|Când este disponibil un firmware nou, un administrator sau un PRO cu drepturi de configurare a sistemului poate rula actualizarea în aplicațiile Ajax.
#Protecție anti-sabotaj
Alarmă tamper|Notificare la deschiderea capacului sau la tentativa de desprindere a dispozitivului de pe suprafață ori de scoatere de pe panoul de montare. Dispozitivul are un conector care permite conectarea unei plăci tamper la modul. Aceasta este disponibilă în Case, vândută separat.
Protecție împotriva falsificării|autentificarea dispozitivului
Detectarea pierderii conexiunii|după 36 s; Timpul de detecție depinde de setările Jeweller/Fibra.
Detectare instantanee a pierderii conexiunii cu fir, a scurtcircuitelor și a defecțiunilor|la utilizarea conectării 2EOL/3EOL; Depinde de tipul conectării.
Detectare instantanee a scurtcircuitelor ieșirilor de alimentare|După detectare, sistemul întrerupe alimentarea și trimite o notificare utilizatorului.
#Alimentare
Linie Fibra|12−28 V⎓, până la 330 mA la o tensiune nominală de 24 V⎓; Dispozitivul este alimentat de hub.
Alimentarea dispozitivelor cu fir conectate|12 V⎓, până la 500 mA; Consumul total maxim de curent al dispozitivelor terțe la o tensiune nominală de 12 V⎓ nu trebuie să depășească 500 mA.

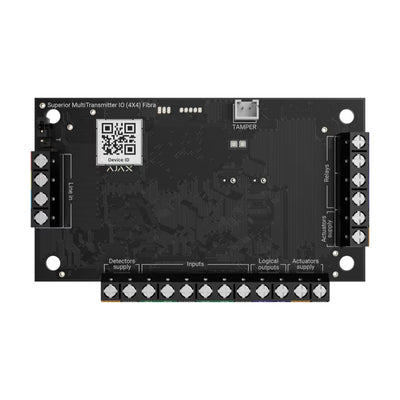

#Placă
Dimensiuni|93 × 55 × 27 mm
Greutate|46 g
Temperatură de funcționare|de la −10 °C la +55 °C
Umiditate de funcționare|până la 75%, fără condensare
